产品型号：SGQ41-46-W-1DR-R
声光驱动器是为声光器件产品提供配套功能的射频驱动器，适用于驱动功率小于3W的声光调制器和移频器产品。驱动器产生的射频信号，用于在声光器件的晶体内产生超声波，施加射频信号的频率和强度将决定光束被调制、偏转或调谐的程度。驱动器拥有良好的散热，使用配套的驱动器将带来更好的温度稳定性
W型声光驱动器是为声光器件产品提供配套功能的射频驱动器，适用于驱动功率小于70W的声光Q开关产品。
在线咨询
W型声光Q开关驱动器系列
-
SGQ68-46-V-1DR-R型：表示该驱动器是与声光Q开关配套使用的，工作频率为68MHz，射频输出功率40W，采用V型外壳封装，工作电压为24V，调制输入信号与射频功率输出信号反相，首脉冲抑制功能为R05模式。
主要技术指标：
参数
单位
SGQ27-47-W-3DR-R
SGQ41-46-W-1DR-R
控制接口规格
接口示意图
-
管脚
-
1
2
3
4
5
6
7
8
9
定义
-
驻波报警
-
Gnd
数字调制
低功率报警
Gnd
模拟调制
说明
-
低电平报警
-
地
TTL@1kΩ
低电平报警
地
0-5V@1kΩ
-
未注管脚为悬空
接口类型
-
DB9公头
射频输出接口规格
输出信号频率
MHz
27.12
40.68
频率稳定度
ppm
优于100
优于100
输出信号功率
W
50
40
上升下降时间
ns
＜100
开关比
dB
≥40
谐波抑制比
dBc
＞25
信号输出驻波比
-
≤1.3
输出接口
-
SMA母头
整机规格
工作模式
-
R05（首脉冲抑制模式）
R05（首脉冲抑制模式）
最大功耗
W
120
100
工作电压
Vdc
28±1
24±1
电源接口
+Vcc
穿心电容（芯线接正，焊片接负）

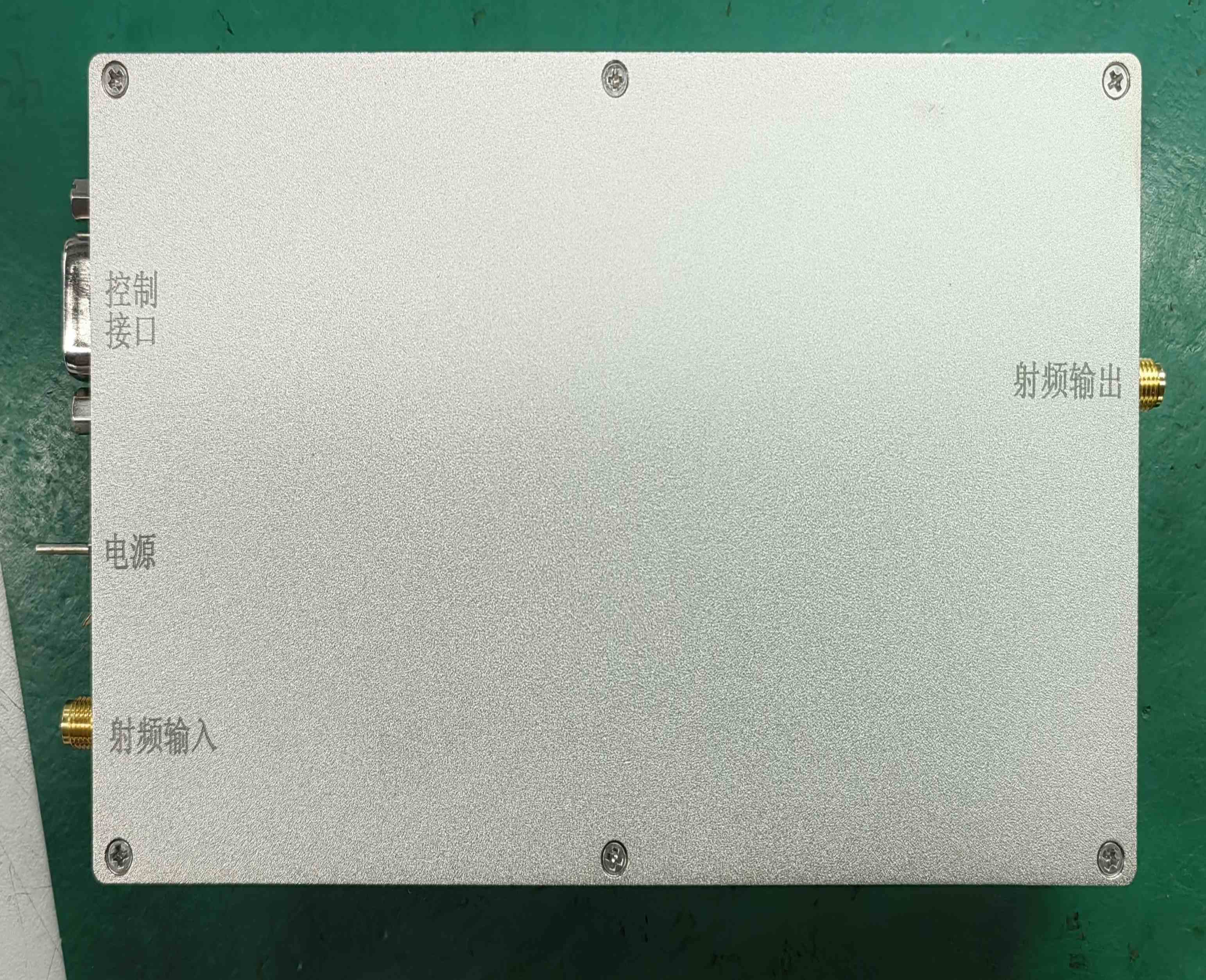

外形结构：
W -
