1550nm高性能保偏光纤声光调制器系列

声光调制器是利用声光互作用原理对激光进行强度调制和移频的一类产品。1550nm高性能保偏光纤声光调制器系列集成驱动和器件为一体化产品，具有更高的集成度和更小的体积，频率稳定度高。

性能特点: 一体化封装、插入损耗小、功耗低、温度稳定性和可靠性高

应用领域: 调Q光纤激光器、激光多普勒相干应用、超快激光降频选单、线性调频

技术指标: (此指标为典型光波长指标，可选择其它波长，频率)

在线咨询

主要技术指标：

参数	单位	SGTF200-1550-1PFH(H)	SGTF300-1550-1PFH(H)	SGTF400-1550-1PFH(H)
工作波长	nm	1530-1570
工作频率	MHz	200	300	400
3dB移频带宽	MHz	＞40	＞60	＞80
插入损耗	dB	＜3	＜3	＜4
上升时间	ns	＜10	＜8	＜6
光纤类型	-	PM1550
消光比	dB	≥50
偏振消光比	dB	≥20
承受激光功率	W	≤0.5
驱动功率	W	≤1.5	≤2	≤2.5
光纤接头	-	FC/APC
尾纤长度	m	≥1
射频接头	-	SMA母头
输入阻抗	Ω	50
封装形式	-	FH

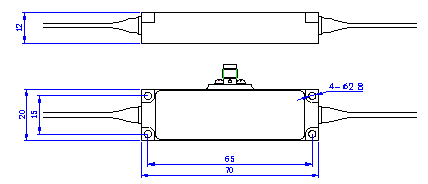

封装规格：

FH

可供选择的光纤声光调制器的波长和频率清单：

工作波长（nm）	工作频率（MHz）	插入损耗（dB）	消光比（dB）	光脉冲上升时间（ns）	偏振消光比（dB）	驱动功率（W）	光纤	封装形式
450-600	40-80	＜3	＞50	≈300	＞20	＜0.3	PM	FA/FH/FC
	80-150	＜3	＞50	＜50	＞20/-	＜1	PM/SM	FA/FH/FC
	150-200	＜3	＞50	15-20	＞20/-	＜1		FA/FH/FC
	200-300	＜3.5	＞50	6-15	＞20/-	＜1.5		FA/FH/FC
600-750	20-60	＜3	＞50	≈300	＞20	＜0.3	PM	FA/FH/FC
	60-150	＜3	＞50	＜50	＞20/-	＜1	PM/SM	FA/FH/FC
	150-200	＜3	＞50	15-20	＞20/-	＜1		FA/FH/FC
	200-300	＜3.5	＞50	6-15	＞20/-	＜1.5		FA/FH/FC
700-900	20-60	＜3	＞50	≈300	＞20	＜0.3	PM	FA/FH/FC
	60-150	＜3	＞50	＜50	＞20/-	＜1	PM/SM	FA/FH/FC
	150-200	＜3	＞50	10-20	＞20/-	＜1		FA/FH/FC
	200-300	＜3.5	＞50	8-15	＞20/-	＜1.5		FA/FH/FC
	800-1500	＜10	＞50	＜10	＞20/-	＜2	PM	FA
900-1100	20-60	＜2.5	＞50	≈300	＞20	＜0.5	PM	FA/FH/FC
	80-120	＜2.5	＞50	＜50	＞20/-	＜1.5	PM/SM	FA/FH/FC/FG
	150-200	＜2.5	＞50	10-20	＞20/-	＜1.5		FA/FH/FC/FG
	200-300	＜3	＞50	10-15	＞20/-	＜1.5		FA/FH/FC
	200-300	＜2.5	＞50	7-10	＞20	＜1.0	PM	FA/FH/FC
	300-400	＜3	＞50	5-8	＞20	＜1.0	PM	FA/FH/FC
1200-1400	20-60	＜2.5	＞50	≈300	＞20	＜0.5	PM	FA/FH/FC
	60-150	＜2.5	＞50	＜50	＞20/-	＜2	PM/SM	FA/FH/FC
	40-150	＜3	＞50	＜70	＞20/-	＜0.3		FA/FH/FC
	150-200	＜3	＞50	15-20	＞20/-	＜2		FA/FH/FC
	150-200	＜3	＞50	20-40	＞20/-	＜0.2		FA/FH/FC
	200-300	＜5	＞50	8-15	＞20/-	＜2		FA/FH/FC
	200-300	＜3	＞50	8-10	＞20	＜1	PM	FA/FH/FC
	300-400	＜4	＞50	6-8	＞20	＜1.5	PM	FA/FH/FC
1500-1700	20-40	＜2.5	＞50	≈300	＞20	＜0.5	PM	FA/FH/FC
	40-160	＜3	＞50	20-60	＞20/-	＜2	PM/SM	FA/FH/FC
	40-160	＜3	＞50	＜70	＞20/-	＜0.2		FA/FH/FC
	150-200	＜5	＞50	10-20	＞20/-	＜2		FA/FH/FC
	200-300	＜7	＞50	8-12	＞20/-	＜2		FA/FH/FC
	200-300	＜3	＞50	8-10	＞20	＜2	PM	FA/FH/FC
	300-400	＜4	＞50	6-8	＞20	＜2.5	PM	FA/FH/FC
1900-2200	40-160	＜3	＞50	20-60	＞20/-	＜0.3	PM/SM	FA/FH/FC
	150-200	＜3	＞50	10-20	＞20	＜2	PM	FA/FH/FC
	200-300	＜5	＞50	8-10	＞20	＜2.5	PM	FA/FH/FC
