产品型号：SGT200&190/200-Q-1D1A2
Q型双通道宽带可调声光驱动器适用于声光调制器、声光移频器等宽带声光产品，具有差频频率稳定度高、同步输出、手动调频、差频监测输出等功能。是其宽带功能，使其能够在较宽的频率范围内运行。 这确保了与各种光源和调制要求的兼容性，使其成为适用于各种光学设置的多功能解决方案。
此外，驱动器还提供可调节的功率水平，允许用户微调声光相互作用的强度。 这种控制水平对于优化光学系统的性能和实现所需的输出特性至关重要。
双通道宽带可调声光驱动器
主要性能指标：
参数
单位
SGT200&190/200-Q-1D1A2
频率调节规格
频率控制方式
-
手动拨码（十进制BCD码）
拨码位数
位
6
调制信号1接口规格
调制信号
V
数字调制（高电平3.3-5V；低电平0-0.2V@1kΩ），悬空为高
接口
-
SMA母头
调制信号2接口规格
调制信号
V
0-1 @50Ω
输入接口
-
SMA母头
射频输出接口规格
通道1输出频率
MHz
200
通道2输出频率
MHz
190-200
频率稳定度
ppm
1
通道2频率步进
Hz
1000
输出功率
W
≤3
开关比
dB
≥50
输出阻抗
Ω
50
输出接口
-
SMA母头
差频输出接口规格
输出幅度
V
＞0.5@1MΩ
输出接口
-
SMA母头
整机规格
最大功耗
W
12
工作电压
Vdc
24±1
电源接口
+Vcc
穿心电容（芯线接正，焊片接负）
注：1、未注接口规格为非功能端，请忽略

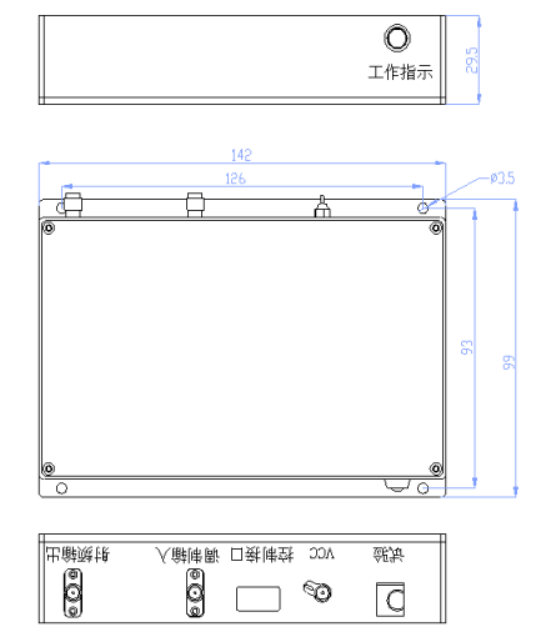

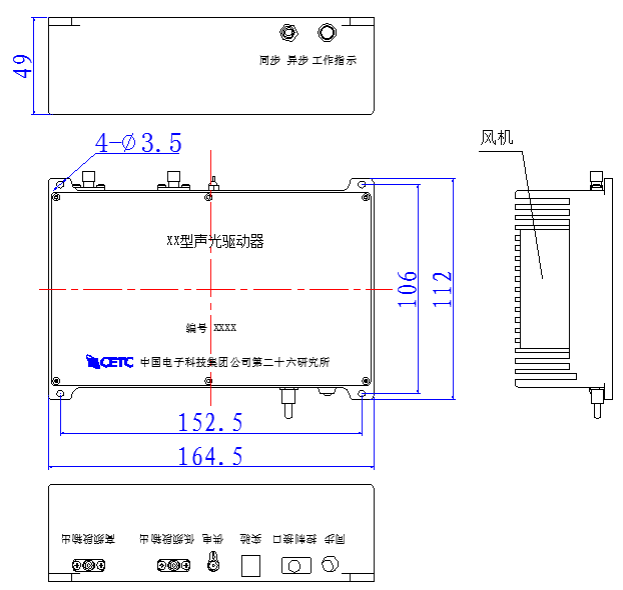

多功能声光驱动器系列产品外形结构图：
R
Q
R1
Q1
R3
Q3
-
