N系列声光驱动器是为声光器件产品提供配套功能的射频驱动器，适用于驱动功率小于3W的声光调制器和移频器产品，频率为40、80、100和200 MHz固定点频具有低功耗，高开关比等特点。驱动器产生的射频信号，用于在声光器件的晶体内产生超声波，施加射频信号的频率和强度将决定光束被调制、偏转或调谐的程度。驱动器拥有良好的散热，使用配套的驱动器将带来更好的温度稳定性。
性能特点:体积小、响应时间快、功耗低、温度稳定性和可靠性高
低功率N型声光驱动器
- 主要技术指标：
参数
单位
SGT100-33-N-1A
SGT80-33-N-2D
SGT200-32-N-1D-1
调制输入接口规格
调制信号输入
-
模拟0-1V
数字调制（高电平3.3-5V；低电平0-0.2V@1kΩ）
调制信号输入
Ω
50
1k
1k
接口
-
SMA母头
射频输出接口规格
输出信号频率
MHz
100
80
200
频率稳定度
ppm
100
100
1
输出信号功率
W
2.0
2.0
1.6
上升下降时间
ns
＜20
＜20
＜8
开关比
dB
≥60
谐波抑制比
dBc
＞25
信号输出驻波比
-
≤1.3
接口
-
SMA母头
整机规格
最大功耗
W
10
10
10
工作电压
Vdc
24±1V
12±0.5V
24±1V
电源接口
-
穿心电容（芯线接正，焊片接负）
注：未注接口规格为非功能端，请忽略

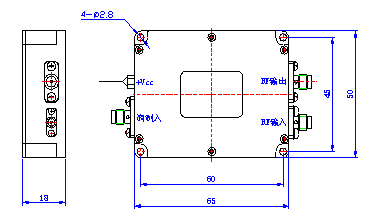

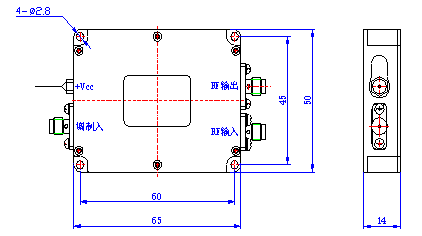

N系列产品外形结构及接口示意图：
N
N2
N3
-
