N2系列声光驱动器是声光器件产品提供配套功能的射频驱动器，适用于驱动功率小于3W的声光调制器和声光移频器产品，具有调制速度快、开关比高、杂散抑制比高和功率可调等特点，能实现与系统时钟同步的功能。
在线咨询
N2型声光驱动器
- 主要技术指标：
典型参数
单位
SGT300-32-N2-2A1
SGT300-33-N2-1D-Y
SGT250-30-N2-1D-Y20
时钟输入接口规格
输入信号频率
MHz
-
300
20
输入信号要求
-
-
正弦/方波Vpp1.0-2.0V
输入信号阻抗
Ω
-
50
接口
-
-
SMA母头
调制输入接口规格
调制方式
-
模拟调制（0-1V@50Ω）
数字调制（高电平3.3-5V；低电平0-0.2V@1kΩ）
接口
-
SMA母头（悬空为低电平）
射频信号输出接口规格
工作频率
MHz
300
300
250
频率稳定度
ppm
100
-
-
射频功率
W
1.6
2
1
开关比
dB
＞50
＞60
上升下降时间
ns
＜7
＜7
＜8
谐波抑制比
dBc
＞20
接口
-
SMA母头
整机规格
典型功耗
W
4@占空比1%
工作电压
Vdc
12.0±0.5
24±1
24±1
最大工作电流
A
＜0.6
＜0.4
＜0.4
电源接口
-
穿心电容（芯线接正，焊片接负）

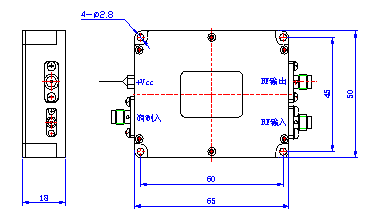

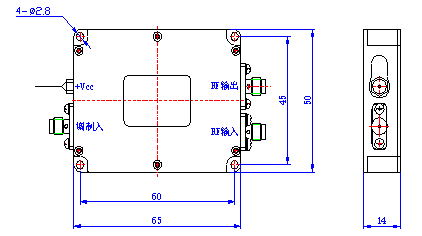

N系列产品外形结构及接口示意图：
N
N2
N3
-
