10.6μm声光Q开关系列

利用声光方式制作的激光器腔内调Q器件，采用了独特的、专有的声光器件制备和封装技术，以优化散热和光束稳定并确保
我们的产品坚固耐用、结构紧凑。配合专为调Q而设计的声光驱动器可将激光器的腔长、重复频率、波长、光束直径、偏振态和输出功

率匹配到最佳。

性能特点:高重复频率、低损耗、高损伤阈值

技术指标:(此指标为典型光波长指标，可选择其它波长和孔径大小)
在线咨询

产品介绍相关产品

空间声光器件型号命名规格：

SGQ70-1064-1QA型：该产品是声光Q开关，中心工作频率为70MHz，中心工作波长是1064nm，光孔径为1mm，采用QA封装结构。

工作频率	单点工作器件以实际频率为准，宽带器件以中心频率为准
工作波长	一般指实际工作波长，宽波长用“起始波长/截止波长”表示
光孔径	以有效光孔径为准，如1.5mm孔径就用“1.5”表示
特征	表示产品特征参数，调制器、偏转器用工作频率带宽表示，滤光器用最大光谱分辨率表示，多通道调制器用通道数表示。

主要技术指标：

参数

单位

SGQ41-10600-4TI

SGQ41-10600-8TI

工作波长

nm

9000-11000

输入光偏振态

-

线偏振（//）

工作频率

MHz

40.68

光孔径

mm

4

8

衍射效率

%

≥90

损伤阈值

W/cm²

200

静态透过率

%

＞90

驱动功率

W

≤30

≤60

射频接头

-

SMA母头

输入阻抗

Ω

50

电压驻波比

-

＜1.3:1

冷却方式

-

水冷

封装形式

-

TI

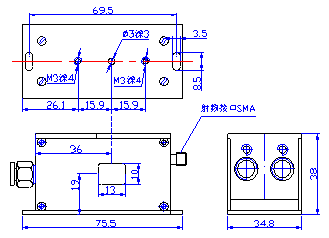

封装规格：

TI

可供选择的声光Q开关的波长及频率清单：

工作波长（nm）

工作频率（MHz）

入射光

偏振态

光孔径

（mm）

衍射效率（%）

损伤阈值（MW/cm²）

驱动功率

（W）

封装

1064

27

⊥

3-5

＞80

1000

≤50

QD

40.68

⊥

3-5

＞80

1000

≤50

QD

70

⊥

1

＞80

200

≤5

QA

80

⊥

1.5

＞80

1000

≤15

QH3

2000

40.68

⊥

1.2

＞65

1000

≤20

QC

40.68

⊥

2

＞80

1000

≤40

QB

27

⊥

3

≥70

1000

≤50

QI

2700

40.68

任意

1-3

＞70

100

≤40

QF

10600

40.68

∥

1-8

＞85

5×10^-4

≤60

TI
